產品簡介

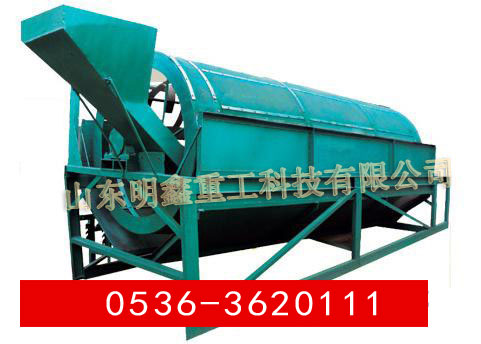

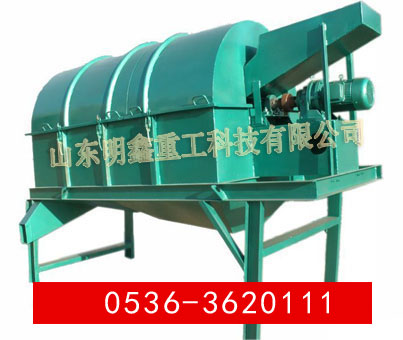

GTS系列滾筒篩是一代新型的專為電廠、焦化廠、建材、冶金、化工、礦山等行業而研制的****篩分設備。主要有電機、減速器、滾筒裝置、機架、密封蓋、進出料口組成。整體與地平面成傾斜狀態，外部可根據需要加裝防塵罩，以防止污染環境。利用變速減速系統使篩分筒在一定轉速下旋轉，物料自上而下通過篩分筒****分離，細料從篩分筒前端下部排出，粗料從篩分筒下端尾部排出。如果篩分的物料過于濕粘可以配套拍打裝置即清篩孔機構。因此克服了圓振動篩和直線篩在篩分較濕物料時出現的篩網堵塞問題。
適用范圍：
1.石料場中用于大小石子分級.以及分離出泥土和石粉.
2.沙石場中用與沙石分離.
3.煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)
4.化工行業,選礦行業用于大小塊狀物分級及分離粉狀物質
結構特點：
1 篩孔不易堵塞。
2 運行平穩，噪聲較低。
3 結構簡單，維修方便。
4 篩分筒可封閉，易于密閉收塵。
5 整機可靠性高，一次性投資較少。
6 采用特制篩網，篩分效率高，使用壽命長。
設備安裝：
1、預埋鋼板。安裝前應按設備安裝圖的要求預埋鋼板，要求預埋鋼板的上平面位于同一平面上。安裝所需的預埋鋼板、底腳螺栓等均由安裝單位自備。
2、篩體的安裝。根據設備進料口、出料口的位置布置，對篩體安裝位置進行確定。
2、安裝基礎支架。將篩體兩端通過吊裝安裝在基礎支架上，并將篩體安裝角度調整至設計角度，**后進行固定焊接。
3、連接進料口和出料口。
4、連接篩體下部支架密封板。
5、用手轉動滾筒篩分筒，不得有阻力過大或卡死現象，否則應及時查清原因加以調整。
6、滾筒篩出廠后，如超過6個月才安裝，則安裝前****將大軸的軸承拆下清洗，注入新潤滑脂（2號鋰基潤滑脂）。
選用說明：
GTS系列滾筒篩是一種精度較高的非振動篩分類設備，對于不同的篩分需求有不同的篩分布局和設計，請根據物料情況選用合適的滾筒篩，如果您不能確認您使用哪類滾筒篩比較好，請聯系我公司技術人員
技術參數：
| 型號 |
篩面面積
(m2) |
處理量
(t/h) |
外篩直徑 |
長度 |
功率（KW） |
|
GTS12-3 |
3 |
10.4 |
Φ1200 |
3 |
4 |
|
GTS12-4 |
5 |
13.8 |
Φ1200 |
4 |
5.5 |
|
GTS14-5 |
10 |
27.8 |
Φ1400 |
5 |
7.5 |
|
GTS25-6 |
15 |
47.7 |
Φ1500 |
6 |
11 | |
